Differenzschaltung

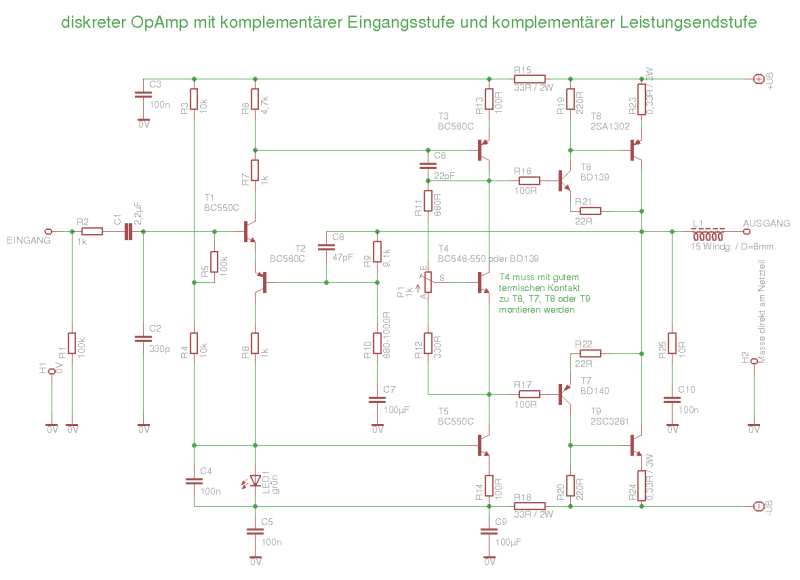

Diskreter Audio-OpAmp mit komplementärem Differenzverstärker
Quelle: Vorverstärker mit diskretem OpAmp und komplementärer Differenz-Eingangsstufe
In einem konventionellen Differenzverstärker heben sich die Basis-Emitter-Spannungen der beiden Transistoren gegenseitig auf, so dass damit echte Gleichspannungsverstärker aufgebaut werden können, deren Ausgang im gegengekoppelten Zustand ziemlich präzise bei null Volt – oder bei der halben Betriebsspannung – liegt.
Ein Vorteil der komplementären Anordnung besteht darin, dass der Ruhestrom der Differenz-Eingangsstufe nicht durch eine Stromquelle begrenzt wird. Wegen dieser Limitierung kann die herkömmliche Eingangsstufe bei bestimmten impulsförmigen Eingangssignalen mitunter nicht den erforderlichen Strom liefern, um die internen Kapazitäten am Ausgang schnell genug umladen zu können. In diesem Fall kommt es zu einer Begrenzung der Anstiegsgeschwindigkeit (slew-rate limiting) und damit zu transienten Verzerrungen.
